willkommen bei HELI-TOM
welcome at heli-TOM

Auf diesen Heli wurde ich durch Annoncen in der Helico-Revue und im Modellflieger des DMFV aufmerksam.

Er kommt von der Firma ALIGN aus Taiwan und ist in der Edition SE hervorragend verarbeitet.

Es sind fast ausschließlich Carbon und Aluminium verarbeitet.

Die serienmäßigen Rotorblätter sind o.k., doch bietet Familie Glatthorn besseres Material.

Schaut mal rein!

Ich habe bereits auf dem Futura und dem ECO 8 gute Erfahrungen mit diesen Blättern gemacht.

thanks to Wang XueBin

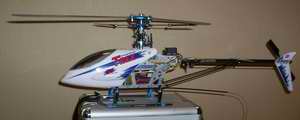

Technische Daten und Ausstattungsmerkmale des T- Rex:

Technical Data and features of T- Rex:

** Daten in Fettschrift zeigen meine Konfiguration / data highlighted in bold showing my configuration **

Technische Daten / Specification:

  • Länge / Length: 650mm
  • Höhe / Height: 230mm
  • Hauptrotor / Main Rotor: 680/700mm
  • Rotorblätter / rotor blades: 315/325mm
  • Heck Rotor / Tail Rotor: 150mm
  • Motor Ritzel / Motor Gear: 15/13/11 Teeth/Zähne (T/Z)
  • Hauptzahnrad / Main Gear: 150 T/Z
  • Autorotations- und Heckantriebszahnrad / Autorotation Tail Drive Gear: 109 T/Z
  • Heckrotorzahnrad / Tail Drive Gear: 22 T/Z
  • Getriebeübersetzung / Drive Gear Ratio: 1:10:4.95/1:11.5:4.95/1:13.6:4.95
  • Gewicht (ohne Stromversorgung) / Weight(without power system): 365g
  • Gewicht (mit Stromversorgung) / Weight(including power system): 690g (Herstellerangaben/according to manufacturer)

Ausstattung/Features:

  1. 32 Präzisionskugellager / Precision Bearings
  2. Auto-Rotation System
  3. Heckservo auf Heckrohr montiert / Rear Tail Servo Moun
  4. Collective Pitch System
  5. Riemenantrieb für Heckrotor / Tail Rotor Drive Belt System
  6. Hauptgetriebe mit Lüfterfunktion / Main Drive Gear with Cooling Fan


Grundausstattung in Set / Accessories in set:

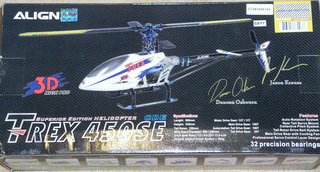

  • T-REX 450SE Kits Set vormontiert / preassembled
  • 325 PRO Rotor Blade
  • 315 Carbon Rotor Blade
  • Regler / ESC: RCM-BL35G 35A (Reglerbetrieb/Govener Mode)
  • Motor: 430L Brushless motor(3550KV)

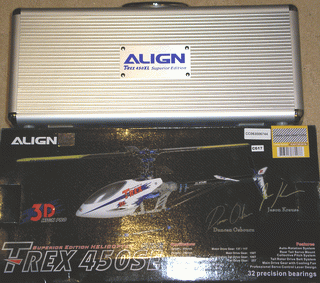

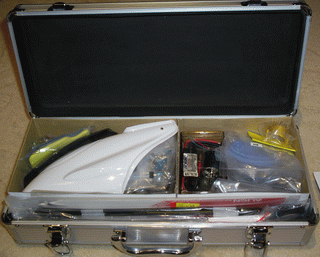

  • Das Ganze wird in einem Aluminiumkoffer geliefert / all is delivered in an aluminium case.
IMGP1439
IMGP1440

weitere Ausstattung / further used equipment:

  • 325mm GCT Carbon Rotor Blade (Blattschmied)
  • Lithium Battery: DC11.1V 2100mAh (Himodel)
  • Sender / Transmitter: Graupner MC19 / ASSAN 2,4GHz
  • Empfänger / Receiver: ASSAN X8R10
  • Gyro: GY401 (Futaba)
  • Servo: HS55 (Hitec)
  • Heck / Rud servo: HD-2216HB (HD Power))

Mit dieser Konfiguration erreicht der Hauptrotor Drehzahlen um die 2300/min und es können je nach Flugstil bis zu 9 Minuten geflogen werden.

Und Vorsicht! unter 1500 Umdrehungen wird er schwammig und über 2500 sehr spritzig, je nach Können stellt Euch die Drehzahlen per Motorritzel oder an Eurem Sender ein!

Ein T- Rex wir zur Agusta A119 Koala  -  a T- Rex becomes a Agusta A119 Koala

... zum Anfang gab es das Angebot eines deutschen Händlers für die Rumpfteile ..

... in the beginning there was the offer of a german trader for the bodyparts ...

.. diese mußten in einer brauchbaren Strategie zusammengesetzt werden ...

... they had to be assembled in a suitable mannor ...
IMGP1376

 ... drei aus sechs und die Teile passen gut zusammen ...

 ... three out of six and the parts fit well ...

 ... und nun teiweise lackiert ...

 ... and now partly painted ...
IMGP1377

... und nun wird der T- Rex angezogen ...

... and now the T- Rex gets dessed ...

jetzt wird der erste Flug im Freien interessant, ich werde darüber berichten.

as next the first outdoor flight will be intresting, I will report about this.
